Интеграция АСУ вдувания пылеугольного топлива доменного цеха в систему управления ДП3. Согласование алгоритмов вдувания со смежными печами и существующим оборудованием.

В данной работе повышена степень автоматизации процесса поддержания стабильного давления в системах распределения доменного и коксового газов НЛМК

Новые воздухонагреватели обеспечат длительные межремонтные циклы и стабильные дутьевые параметры. Система управления отвечает самым современным тенденциям и способна самостоятельно осуществлять циклическое управление переходами.

Новая система охлаждения с современными средствами КИПиА, расширение функционала диагностики систем загрузки печи средствами ПЛК и SCADA. Реализация нового алгоритма автоматической системы охлаждения колошниковых газов. Внедрение собственной математической модели системы диагностики разгара горна. Реализация уникальной системы контроля прогара фурм, нашей разработки способной повысить чувствительность анализа методами математического анализа и статистики.
Запуск - осень 2024 г

Проект, Поставка оборудования, Пуско-наладочные работы, авторский надзор.

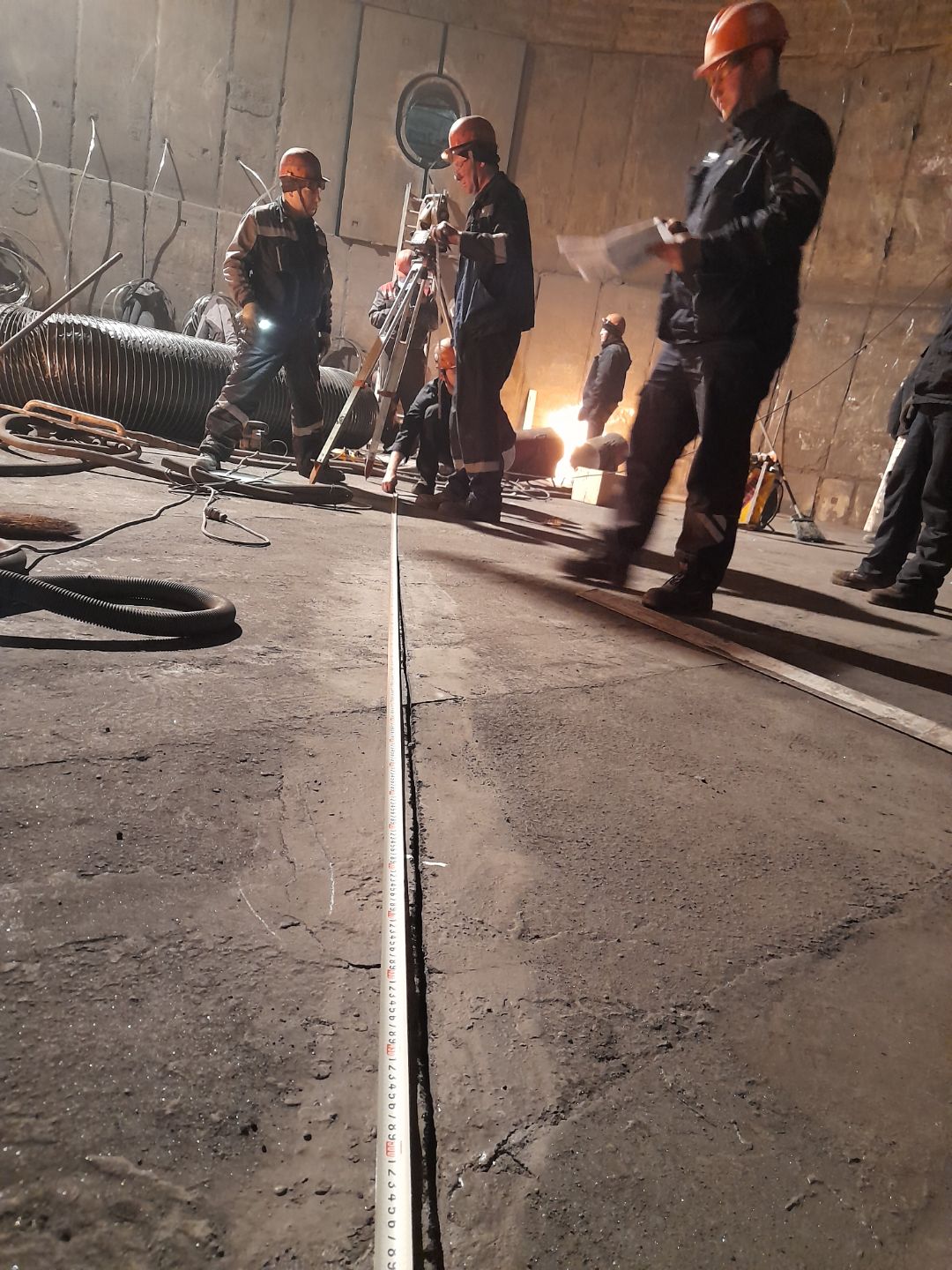

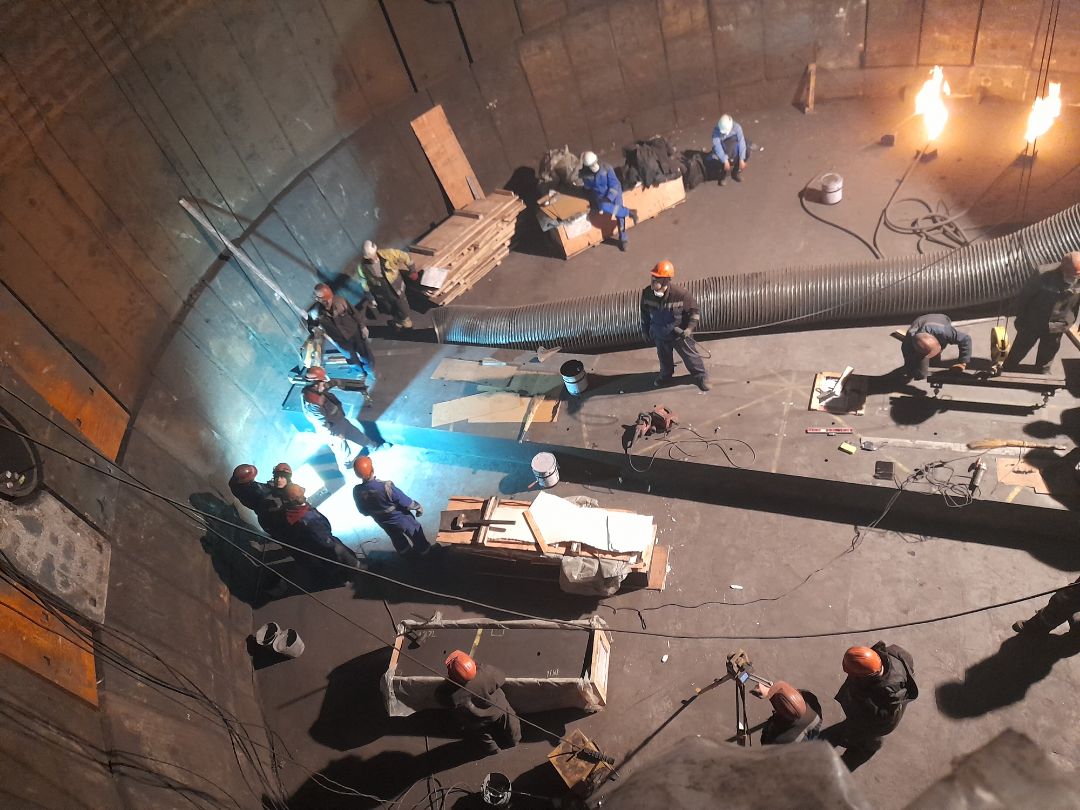

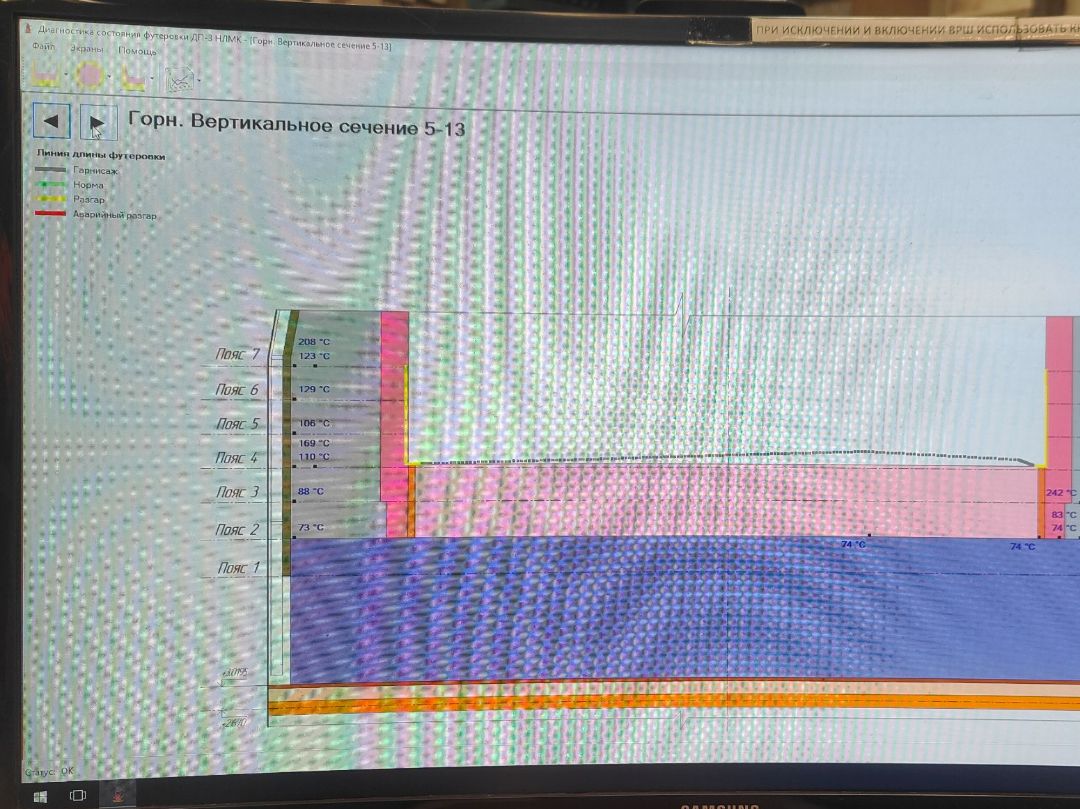

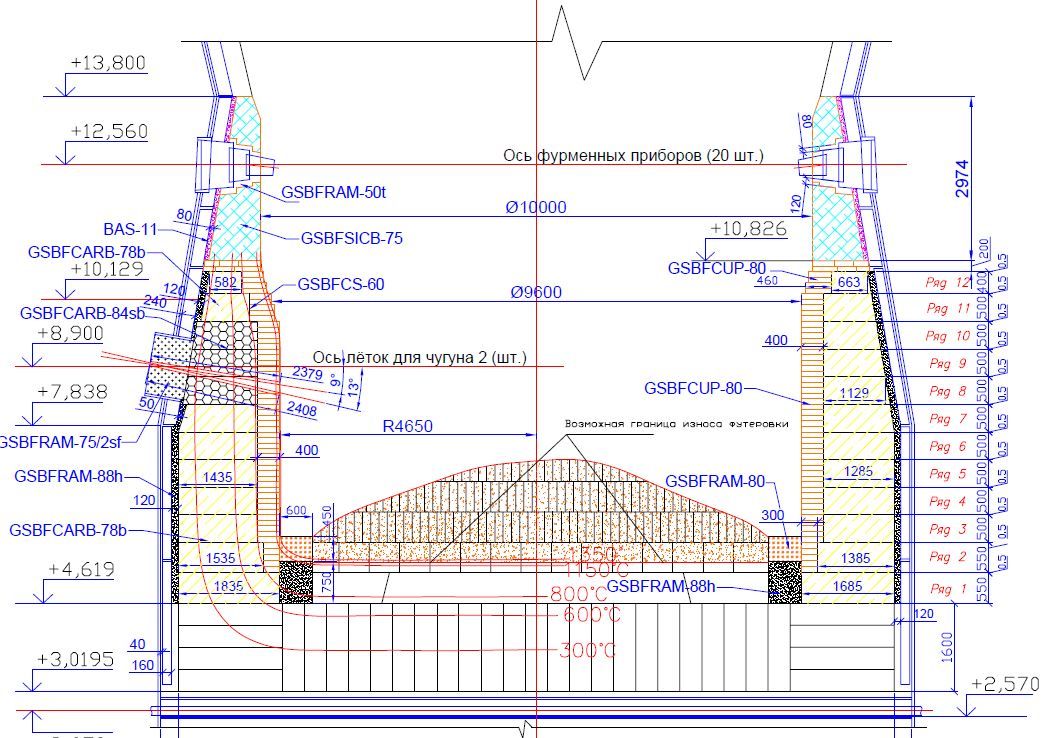

Наша компания разработала математическую модель, выполнила проектную документацию, собрала необходимые уникальные узлы для встройки системы измерений в горн доменной печи, в рамках авторского надзора вела контроль монтажа нашей системы при сборке горна доменной печи и через 3 месяца выполнив заключительные расчеты запустила в работу систему диагностики. В результате технологический персонал имеет информацию по остаточным слоям футеровки горна на все время кампании печи.

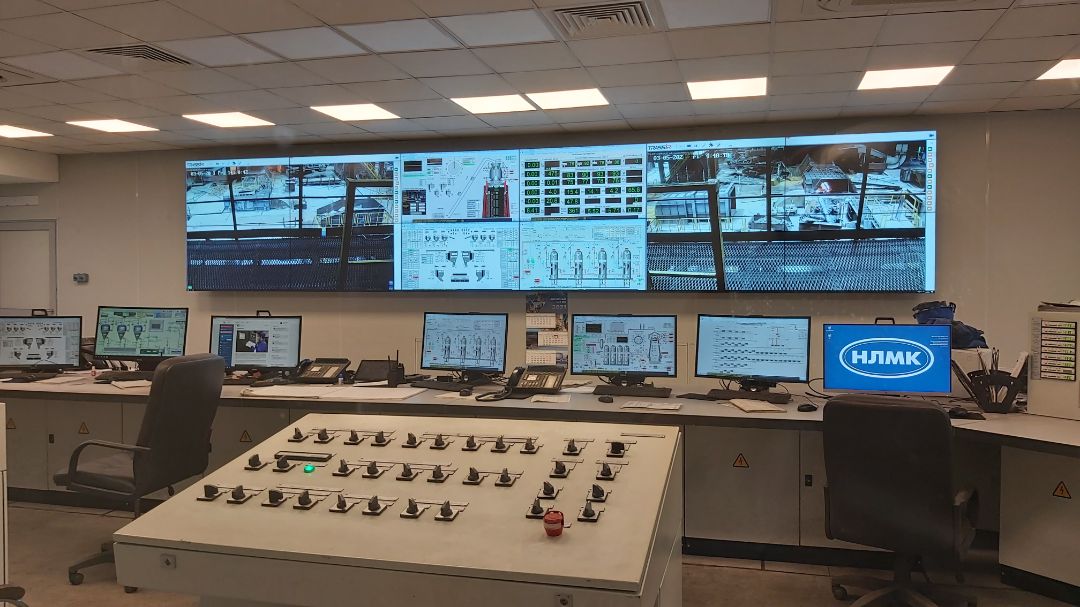

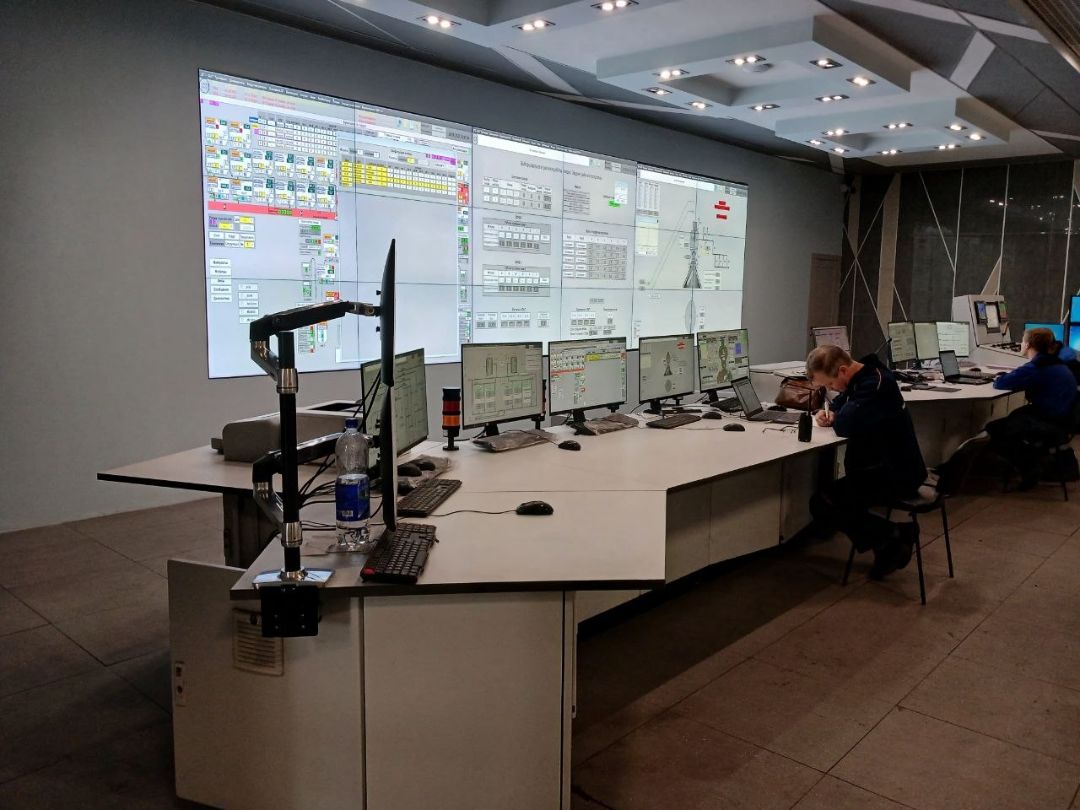

Как и для многих других проектов наша компания оказывает полное содействие в дополнении и развитии централизованных систем визуализации доменных печей. В данном случае наши коллеги выполнили данный проект, а мы интегрировали его в нашу единую систему с учетом специфики и стандартов оформления.

Модернизация оборудования и автоматики системы автоматического поддержания температуры колошниковых газов доменной печи для снижения износа оборудования

Всем системам внедрены специальные инструменты, позволяющие в любой момент сохранить состояние системы с возможностью его восстановления в случае необходимости перезапуска или сбоя

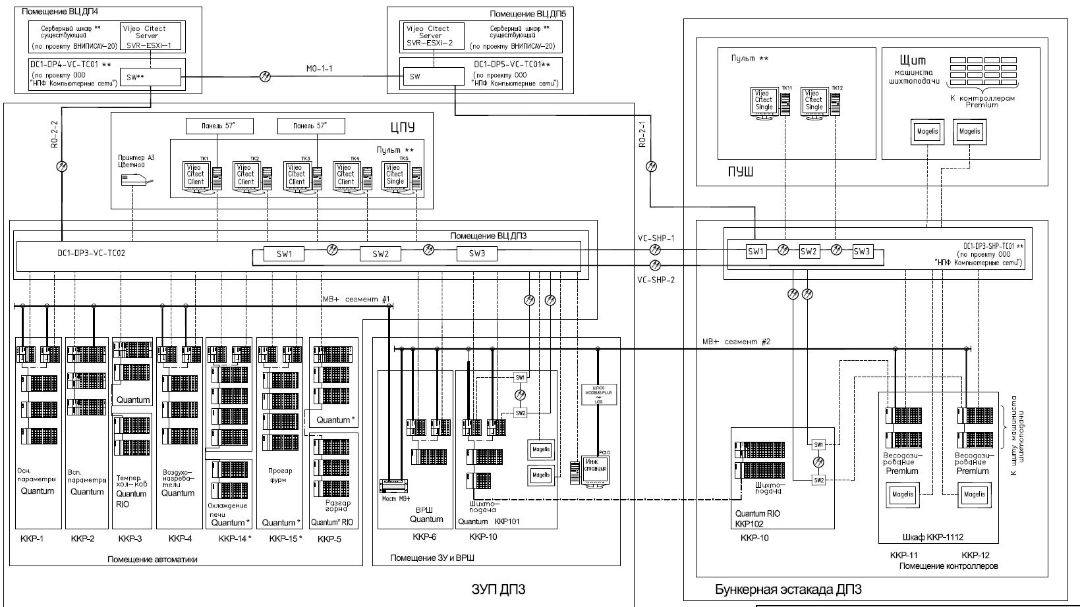

Реализация АСУ комплекса ДП4 под управлением единого централизованного клиент-серверного проекта визуализации: системы охлаждения с применением сетевеой архитектуры опроса расходомеров на базе оборудования Moxa M-Gate с функционалом самостоятельного сбора данных и формирования сплошных массивов данных для повышения скорости сбора. контроля прогара фурм и протечек холодильников по уникальной методике собственной разработки, управления дутьем, распределением природного газа с учетом расхода пылеугольного топлива (достижение равномерной теоретической температуры горения в горне при отключении части копий вдувания пылеугольного топлива), загрузочным аппаратом с системой выравнивания давления печь-атмосфера, вращающимся распределителем шихты, скиповым подъемником, матрицей загрузки печи, программой набора рудных скипов, весодозированием на 8 весовых воронках, конвейерным оборудованием транспортировки шихтовых материалов и отсева мелочи, системой зондового отбора проб газа под уровнем засыпи. SCADA единой системы визуализации всех смежных подсистем. Выполнялись проектные работы по управление заданными значениями (уставками) и технологическими режимами обработки, сбор, управление и регистрация технологических данных, настройка и адаптация применяемых математических моделей (разгар горна, прогар фурм), информационное взаимодействие с уровнем MES, система сбора и передачи данных ibaPDA.
Обрудование: Citect SCADA, Control Expert, M580 HSBY, Ethernet RIO X80, Altivar 900 - Шнейдер Электрик, Moxa Mgate шлюзы Modbus TCP - Modbus RTU, Метран, Гранат, Аналит-прибор, ЗЭИМ Чебоксары, Элемер, Теплоприбор Челябинкс, сетевое оборудование Hirschmann, Тесей, ИБП APC Smart-UPS

Реализация АСУ комплекса ДП3 под управлением единого централизованного клиент-серверного проекта визуализации: системы охлаждения, контроля прогара фурм по уникальной методике собственной разработки, управления дутьем, распределением природного газа с автоматическим выравниванием, загрузочным аппаратом БЗУ ф. Paul Wurth, системой зондового анализа температур шихты под уровнем засыпи. SCADA единой системы визуализации всех смежных подсистем на базе WinCC. Информационное взаимодействие с уровнем MES, система сбора и передачи данных ibaPDA.
Обрудование: WinCC, TIA Portal 15.1, S7-1500, Profinet IO ET200M, Scalance, Метран, Гранат, Аналит-прибор, ЗЭИМ Чебоксары, Элемер, Теплоприбор Челябинкс, ИБП APC Smart-UPS

Реализация АСУ комплекса ДП6 под управлением 3 клиент-серверных проектов визуализации: центрального узла, бункерной эстакады и приемного устройства шихты. Среди запущенных систем - управление формированием порций шихты заданными слоями и смещениями на загрузочный конвейер, весодозирование 18 бункерами, контроль прогара фурм по уникальной методике собственной разработки, управление дутьем, распределением природного газа с автоматическим выравниванием, загрузочным аппаратом БЗУ ф. Paul Wurth, системой зондового анализа температур и составов газа под уровнем шихты. SCADA единой системы визуализации всех смежных подсистем на базе Citect SCADA. Информационное взаимодействие с уровнем MES.
Обрудование: WinCC, TIA Portal 15.1, S7-1500, Profinet IO ET200M, Scalance, Метран, Гранат, Аналит-прибор, ЗЭИМ Чебоксары, Элемер, Теплоприбор Челябинкс, ИБП APC Smart-UPS

Доработка прикладного программного обеспечения доменной печи в части интеграции циклона с доменной печью и визуализации на ЦПУ ДП. Рабочая документация.

Работы: РД ПЛК, SCADA. Программирование. Выполнялись проектные работы сбор, управление и регистрация технологических данных, информационное взаимодействие с уровнем MES.
Оборудование:PLC, SCADA, электропривод, ПО - Шнейдер Электрик.
Капитальный ремонт комплекса Доменной печи №6

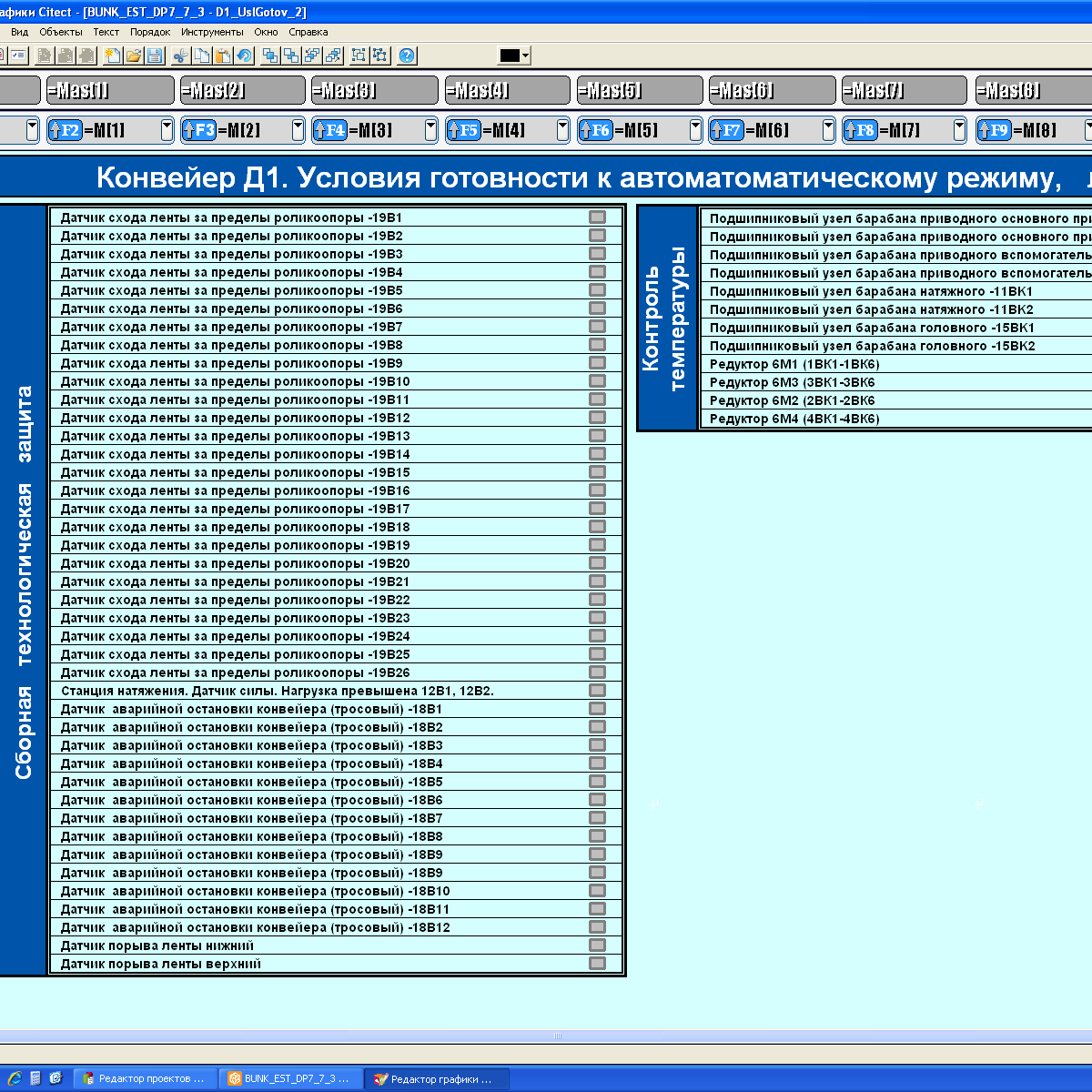

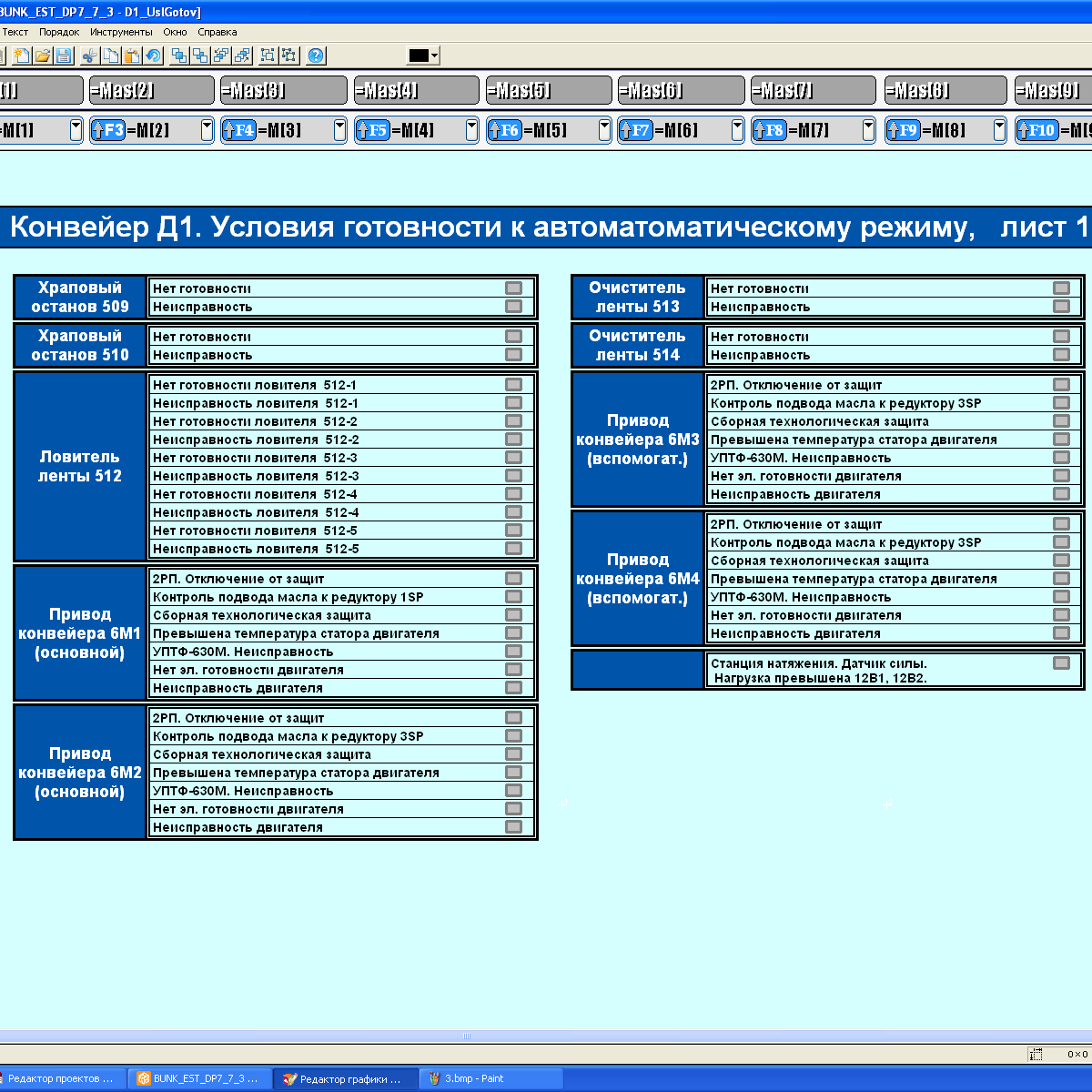

Конвейерная шихтоподача с 18 весовыми воронками. Интеграция БЗУ фирмы PaulWurth (СКБ Ковров). Система анализа колошниковых проб газа под уровнем засыпи шихты. Основные параметры доменной печи, дутье, природный газ и установка газокислородного смешивания.

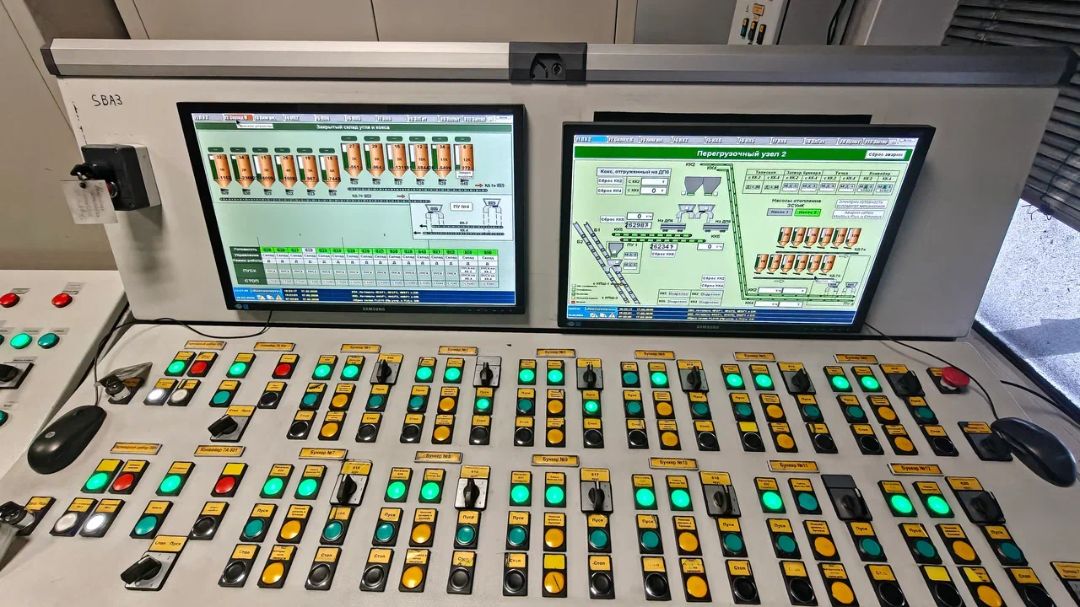

Работы: РД КИП, ПЛК, SCADA. Выполнялись проектные работы сбор, управление и регистрация технологических данных. Система управления загрузкой на релейной 3 компонентной системе рудной части с выбором компонентов и видов шихты.

Проект, Поставка оборудования, Пуско-наладочные работы, авторский надзор.

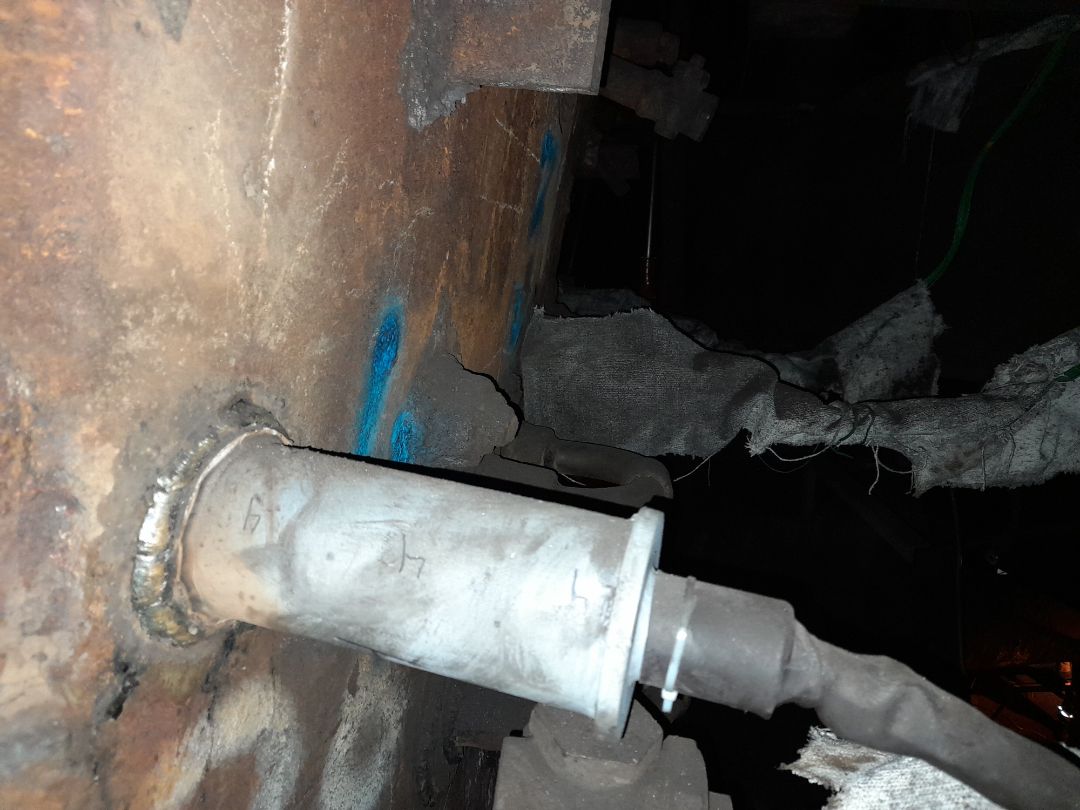

Математическая модель, проектная документация, уникальные узлы для встройки системы измерений в горн доменной печи, авторский надзор, контроль монтажа нашей системы при сборке горна доменной печи и через 3 месяца заключительные расчеты для запуска в работу системы диагностики. В результате технологический персонал имеет информацию по остаточным слоям футеровки горна на все время кампании печи.

Проект, пуско-наладочные работы, авторский надзор.
Система управления оборудованием очистки колошникового газа доменных печей №№1 и 2

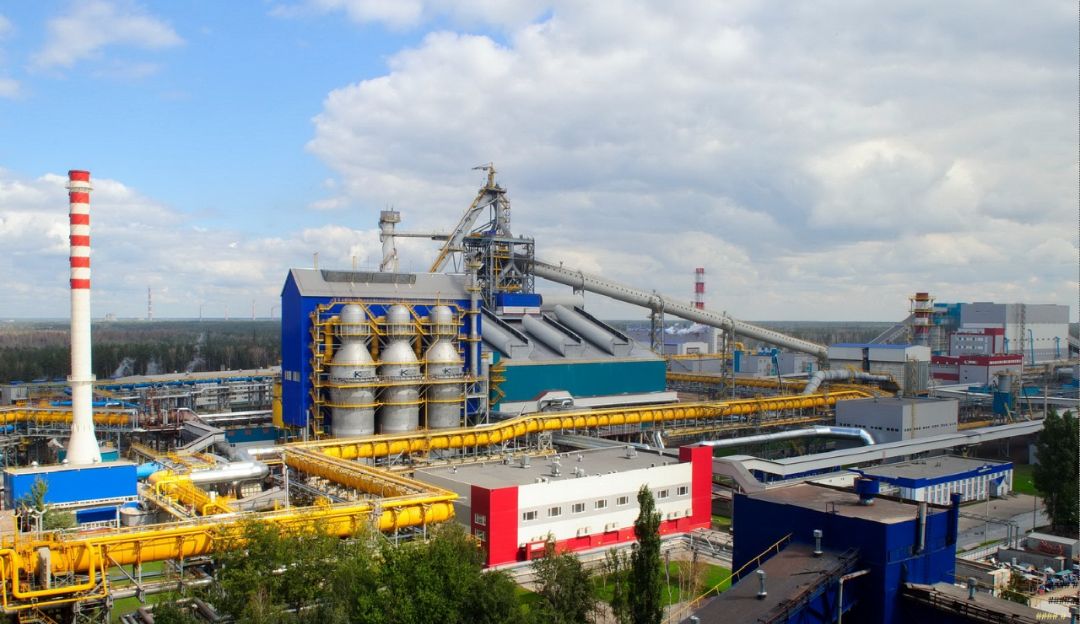

Крупнейший комплекс построенный в современной металлургии СНГ. Наша компания выполнила работы по централизованным системам визуализации, системам управления загрузкой бункерной эстакады и формирования порций шихты для конвейерной системы загрузки печи. Центральная система управления запущена также нашими специалистами.
